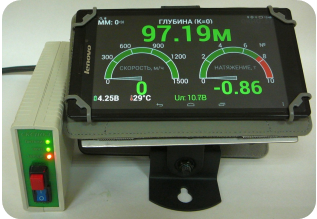

СКСПО-4 – система контроля спуско-подъемных операций, предназначенная для контроля и регистрации параметров каротажа при проведении ГИРС с функцией «черный ящик». Устанавливается на каротажные подъемники ПКС любых типов, возможна установка взамен штатной системы глубины ПКС.

Позволяет отображать и регистрировать:

Индикация параметров осуществляется на планшетном компьютере. В случае возникновения аварийной ситуации (повышенная нагрузка, выход прибора из скважины) включается звуковая сигнализация, происходит блокировка привода лебедки (при подключении СКСПО к системе управления лебедкой).

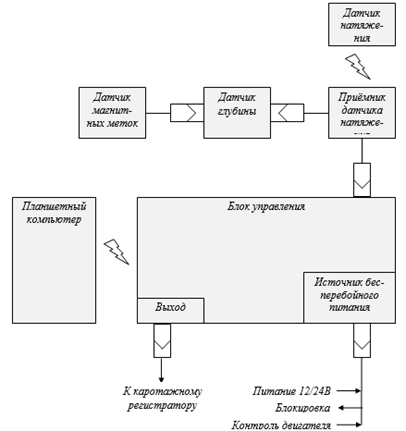

Структурная схема СКСПО-4

Датчики «СКСПО-4» (совместимы с ранее выпускавшейся «СКСПО-3»)

Беспроводной датчик натяжения с высокой частотой опроса ДНБ-08
Датчик глубины малогабарит-ный ДГМ-06
Устройство распознавания магнитных меток УРММ-07

Программа BlackBox – предназначена для работы с данными регистратора СКСПО. Позволяет осуществлять выгрузку данных из памяти СКСПО, их просмотр и вывод на печать, в т.ч. с настройкой масштабов вывода по времени, глубине, натяжению.

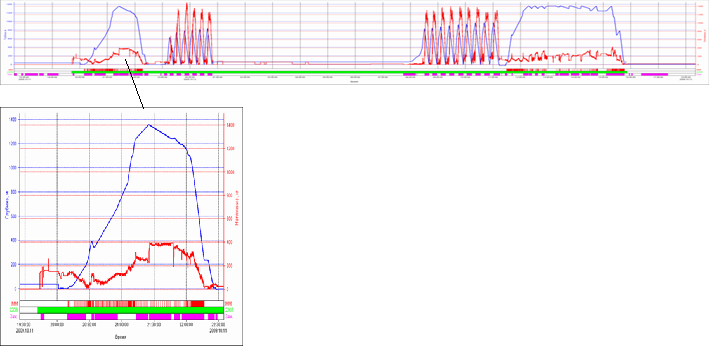

Пример представления данных

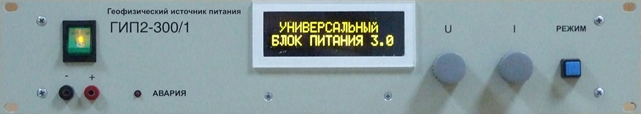

Геофизический источник питания ГИП2-300/1 – универсальный блок питания, предназначенный для электропитания скважинной геофизической аппаратуры стабилизированным постоянным или переменным током. Форм-фактор корпуса позволяет размещать источник питания в стандартной геофизической стойке 19”.

Технические характеристики

Диапазон установки выходного постоянного тока в режиме стабилизации тока, mAот 15 до 999
Диапазон установки выходного постоянного напряжения в режиме стабилизации напряжения, Vот 5 до 300
Диапазон установки выходного переменного тока в режиме стабилизации тока, mAот 15 до 500
Диапазон установки выходного переменного напряжения в режиме стабилизации напряжения, Vот 5 до 250
Частота выходного напряжения переменного тока, Hz50, 200, 300, 400
Напряжение сети электропитания, Vот 180 до 250
Мощность потребления, не более, W350
Рабочий диапазон температур, °Сот +10 до +40
Масса, не более, кг5

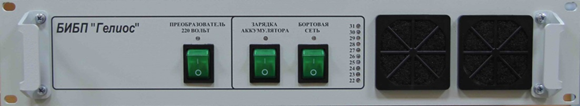

Бортовой источник бесперебойного питания БИБП «Гелиос» – предназначен для электропитания наземной геофизической аппаратуры стабилизированным переменным напряжением 220В, 50Гц.

Форм-фактор корпуса позволяет размещать источник питания в стандартной геофизической стойке 19’’.

Применяется для питания наземных геофизических регистрирующих комплексов при отсутствии на объекте работ стабильного источника электроэнергии.

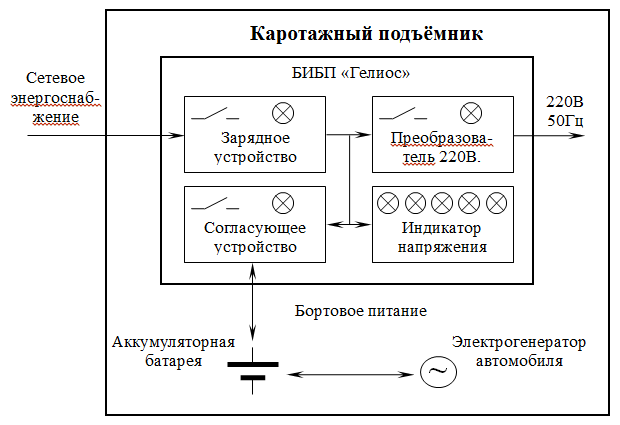

Принцип работы

Технические характеристики

Требования к параметрам сетевого энергоснабжения
Напряжение, В85…264
Допустимый диапазон частоты, Гц47…63
Потребляемая мощность, Вт, не более502
Требования к параметрам бортовой сети
Напряжение, В22…31
Потребляемый ток, А, не более20
Выходные характеристики
Напряжение, В220±3%
Мощность, Вт, не более400
Диапазон частоты, Гц50, ±0,1
Коэффициент нелинейных искажений при полной линейной нагрузке<3%
